طراحی کویل کندانسور
طراحی کویل کندانسور

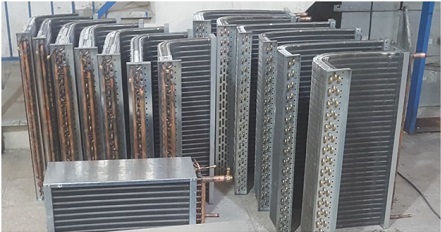

کویل کندانسور نوعی مبدل حرارتی پره‌ای میباشد که جهت نصب در یونیت خارجی انواع سیستم‌های تهویه مطبوع همانند: هواساز، کندانسور، چیلر طراحی میشود. کویل کندانسینگ باید گرمای داخل سیکل تبرید را به محیط بیرون تخلیه نماید. همچنین از نظر ایجاد رطوبت چگالشی کوئل کندانسور برخلاف مبدل اواپراتور دچار مشکلاتی مثل : کپک و باکتری نمیشود. کویل کندانسور قابلیت قرارگیری درون کندانسینگ چیلرهای هوا خنک، پکیج یونیت، تجهیزات تبرید صنعتی تجاری، کندانسور یخچال‌های ویترینی را دارد. طراحی کویل کندانسور در ظرفیت‌های مختلف بشکل مبدل‌های کندانسوری تخت، وی تایپ، یوتیوب، مربعی انجام میگردد. شرکت کویل سازی دی ایکس البرز با استفاده از بهترین مواد داخلی و خارجی بنابر نیاز مشتری طراحی کوئل‌های کندانسور را عهده‌دار میباشد.
عملکرد کویل کندانسور
عملکرد کویل کندانسور در اکثر سیستم‌های تهویه مطبوع بصورتی است که مبرد بعد عبور کمپرسور (دارای فشار و دمای زیاد) وارد کوئل کندانسینگ میشود. سپس دمای زیاد خود را از دست میدهد. این کاهش دما سبب تغییر فاز مبرد شده یعنی حالت گاز به مایع تبدیل میگردد. کم شدن دما توسط فرآیند انتقال گرما بین مبرد و هوا یا مایع اطراف صورت میگیرد. مدل کویلهای کندانسور پره‌ای هوا خنک سیال بوسیله فن‌های مجاورت فین جریان می‌یابد فلذا گرمای گاز به هوای اطراف داده میشود تا سرد بشود. ولیکن برای نوع کوئل کندانسوری آب خنک تبادل حرارت میان مبرد و مایعی مانند آب انجام میگردد. چنانچه طراحی کویل کندانسور با دستگاه‌های تمام اتوماتیک باشد میزان دخالت نیروی انسانی کم شده که باعث کاهش خطا همچنین عملکرد بهتر محصول تولیدی می شود.
مشخصات فنی طراحی کویل کندانسور
1. دارای لوله مسی 8/5 یا 8/3 اینچ همراه ضخامت استاندارد برطبق: فشار کاری، ظرفیت
2. فین آلومینیومی، مسی با لبه‌های سینوسی جهت انتقال هرچه بیشتر حرارت
3. نوع فرم ورق گالوانیزه با ضخامت مناسب بنابر ابعاد کویل
4. هدر و کلکتورها از متریال مس تولید میشوند
5. کلیه کویل های کندانسور توسط فشار ازت حداقل 400 پوند بر اینچ مربع تست میگردند
6. تراکم فین در اینچ 8 الی 12 FPI
انواع کویل کندانسور براساس شکل ظاهری
کویلهای کندانسینگ طبق شکل ظاهری دارای انواع ذیل هستند :
• کویل کندانسور G شکل : این مدل مخصوص داکت اسپلیت‌ها با کندانسینگ یونیت بالا زن میباشد. طراحی آن مطابق ابعاد (محل خم، فین در اینچ، تعداد ردیف لوله) صورت میگیرد.
• کویل کندانسینگ L شکل : مناسب داکت اسپلیت همراه کندانسور یونیت بغل زن است که براساس اندازه محل خم، تعداد ردیف انشعابات، فین در اینچ تولید میشود.
• کوئل کندانسور U مانند : اینگونه مبدل نیز جهت استفاده درون داکت اسپلیت‌های بالا زن کارایی دارد.
افزایش راندمان کوئل کندانسوری
جهت افزایش راندمان مبدل کندانسینگ باید چندین نکته را هنگام تولید درنظر گرفت. بعنوان مثال: ضخامت لوله‌ها اگر کاهش یابد سبب نازک شدن لوله یا سوراخ شدن آن میگردد و چنانچه بیش از حد ضخیم باشد موجب کم شدن تبادل حرارت گاز با فین آلومینیومی کندانسور میشود. همچنین نوع و آرایش لوله‌ها جزء عوامل تاثیرگذار بشمار می‌آیند در واقع انشعابات به دو صورت ساده یا اینرگروو طراحی میشوند که نوع دوم باعث تشکیل جریان آشفته، افزایش نرخ تبادل گاز با لوله مسی کویل کندانسور خواهد شد. آرایش لوله دو مدل مربعی و مثلثی است، راندمان کوئل در چیدمان مثلثی بالاتر بوده تا از ایجاد جریان لایه‌ای جلوگیری نماید. علاوه بر آن اکسپند نمودن لوله‌های کویل افزایش انتقال گرما میان لوله مسی و فین را همراه دارد که راندمان سیستم بالا میرود.
پارامترهای طراحی کویل کندانسور
1. نوع گاز مبرد بکار برده شده داخل کویل (R410a -R134a -R407c -R22)
2. دمای هوای خشک محیط ورودی برروی مبدل کندانسینگ
3. مقدار بار گرمایی که لازم است ریجیکت گردد
4. اندازه لوله کوئل دی ایکس مدنظر (8/5 یا 8/3 اینچ)
5. میزان دمای کندانس مبرد
6. دبی هوای عبوری روی کویل
طراحی کوئل کندانسور
هنگام طراحی سرعت هوا بروی کویل کندانسور حدود 450 الی 650 فوت بر دقیقه محاسبه میگردد. تعداد ردیف کوئل بگونه‌ای درنظر گرفته میشود که دارای کمترین افت فشار هوا و میزان باشد. همچنین تعداد فین در اینچ باید مقدار کمی بوده تا مبدل دچار گرفتگی نگردد. مقدار افت فشار گاز مبرد PSI 3 طراحی شده و با مدل مداربندی، تعدد ردیف‌ها قابلیت کنترل دارد. چنانچه کویل از پوشش ضد خوردگی برخوردار باشد سطح آن 5 درصد بیشتر محاسبه میشود. سپس کوئل شستشو داده شده بنحویکه هیچ گونه روغن یا مواد چرب روی سطوح و داخل لوله باقی نماند. بهتر است بعد اتمام تولید تست فشار و نشتی به منظور اطمینان بیشتر انجام شود.
ویژگی‌های مبدل کندانسینگ
• قابلیت بکارگیری فین‌های شیار دار به منظور افزایش توربولانس هوا، ایجاد تبادل حرارت زیادتر
• استفاده از لوله‌های اینرگروو جهت حذف جریان آرام و تشکیل توربالانس بیشتر هنگام طراحی کویل کندانسور
• با انواع مبردهای آلی، هالوکربنی، گازهای HCFC/ HFC/ CFC سازگاری دارد
تولید کننده کویل کندانسور
شرکت کویل سازی دی ایکس البرز سازنده تمامی سیستم‌های تجهیزات تهویه مطبوع میباشد. این کارخانه با استفاده از دستگاه‌های تمام اتوماتیک فین پرس و اکسپندرهای هیدرولیکی همراه بهترین مهندسان فنی اقدام به طراحی انواع کویل کندانسور طبق استانداردهای جهانی نموده است. کلیه کویلهای تولیدی کمپانی دی ایکس البرز دارای باکیفیت‌ترین متریال برای ساخت لوله مسی، فین آلومینیومی، ورق گالوانیزه، فین مسی همراه 12 ماه گارانتی هستند. علاوه بر آن تمام نکات فنی و مهندسی هنگام طراحی مبدل رعایت شده است. قیمت نهایی یک کوئل کندانسوری بنابر عواملی همچون: سایز لوله، جنس، ضخامت ورقه‌ها، مدل فین (صنعتی یا معمولی بودن)، تراکم فین‌ها، تعداد ردیف، مقدار U تعیین میگردد که این پارامترها طبق درخواست مصرف کننده قابلیت تغییر دارد. شما عزیزان میتوانید جهت سفارش کویل خود با کارشناسان فروش شرکت تماس برقرار نمایید.
